Mahsulotlar tavsifi
Asosiy funktsiyasi:

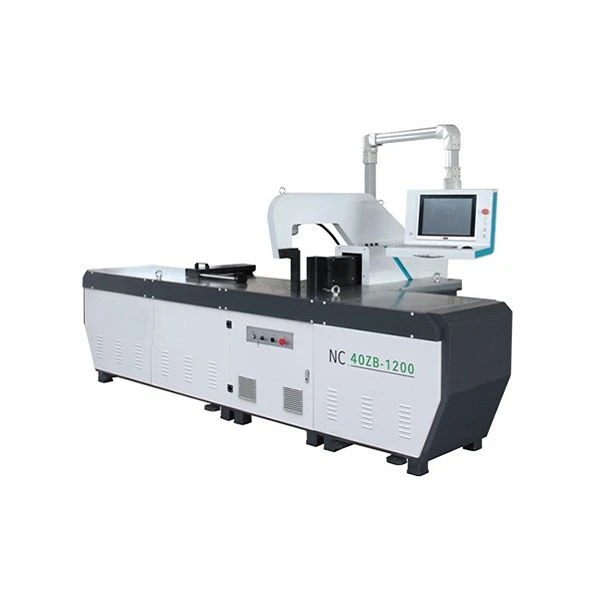

1. NC.40Z seriyali shina bükme mashinasi yuqori unumdorlik, yuqori avtomatik, yuqori aniqlik, vaqt va mehnatni tejash kabi afzalliklarga ega bo'lgan mis alyuminiy shinalari uchun ideal avtobus bükme mashinasi to'plamidir.
2. Harakatlantiruvchi kuch sifatida yog 'bosimi, boshqaruv bloki sifatida CNC, mustaqil tadqiqot va ishlab chiqish bo'lgan CAD / CAM dasturiy ta'minot tizimi bilan mashinani avtomatlashtirish darajasi sanoatda etakchi darajada , mashina Yuqori va past kuchlanishli komple to'plamlar, quti tipidagi podstansiya, transformator podstansiyasi va boshqalar uchun ideal shina ishlov berish mashinasi.
3. "Ochiq bükme" strukturasi, 150 mm 45 po'lat plastinka issiqlik bilan ishlov berishni tana kuchi platformasi sifatida mustahkamlash, gidravlik silindr platformaga o'rnatiladi. , Struktura oddiy tuzilish, oqilona stress, qulay olish va bo'shatish materiallari, yaxshi ko'rish va boshqalarning afzalliklariga ega.
4. Shlangi qism "ikki tezlikda besleme" ni qabul qiladi, bukishning aniqligini ta'minlash uchun bir vaqtning o'zida samaradorlikni oshirish jarayonida . Yugurish
5. Ishni yakunlash uchun silindr o'rnini aniqlash uchun "tortish turi aylanadigan enkoder" orqali ishlang va bükme va egilish belgilarining aniqligini yaxshilash uchun "elektron konkav qolipining aylanadigan enkoderi" bilan qo'shilishi mumkin.
6. O'lchagich modulli dizaynni qabul qiladi, mijozning ehtiyojlariga ko'ra CNC o'lchagichning kerakli uzunligini tanlashi kerak. O'lchagich qismi "ikki chiziqli yo'naltiruvchi temir yo'l" ning ko'prik tuzilishini qabul qiladi. To'g'ri va barqaror yugurish
7. Sensorli ekran inson-mashina interfeysi, Bükme dasturi interfeysi aniq. oson ishlaydi, real vaqt dasturning ish holatini aks ettiradi.
8. CNC dasturlash dasturi orqali CNC shina zımbalama va kesish mashinasi bilan ulanishi mumkin. Oson ishlash, mashina va dasturiy ta'minot shovqinsiz. Oson parvarishlash.
9. GB A ulanish rejimidan foydalangan holda gidravlik shlang, qulay ulanish, mustahkam va bardoshli, qulay texnik xizmat ko'rsatish.
|
Element |
NC.40Z-1200 |
NC.40Z-2000 |
|
Nominal bosim |
400kns |
400kns |
|
Gidravlik silindrning zarbasi |
250 mm |
250 mm |
|
Asosiy dvigatel quvvati |
5,5 kVt |
5,5 kVt |
|
O'lchov uzunligi |
1200 mm |
2000 mm |
|
O'lchov aniqligi |
+/-0.15 |
+/-0.15 |
|
Bükme aniqligi |
+/-0,3 daraja |
+/-0,3 daraja |
|
Gorizontal egilish maksimal hajmi |
15×160 mm |
15×200 mm |
|
Vertikal egilish maksimal hajmi |
12×120 mm |
12×120 mm |
|
Mashinaning Og'irligi |
3100 kg |
3300 kg |
|
Mashina hajmi |
3500 × 1450 × 1850 mm |
4300 × 1450 × 1850 mm |
Namuna ko'rsatish:

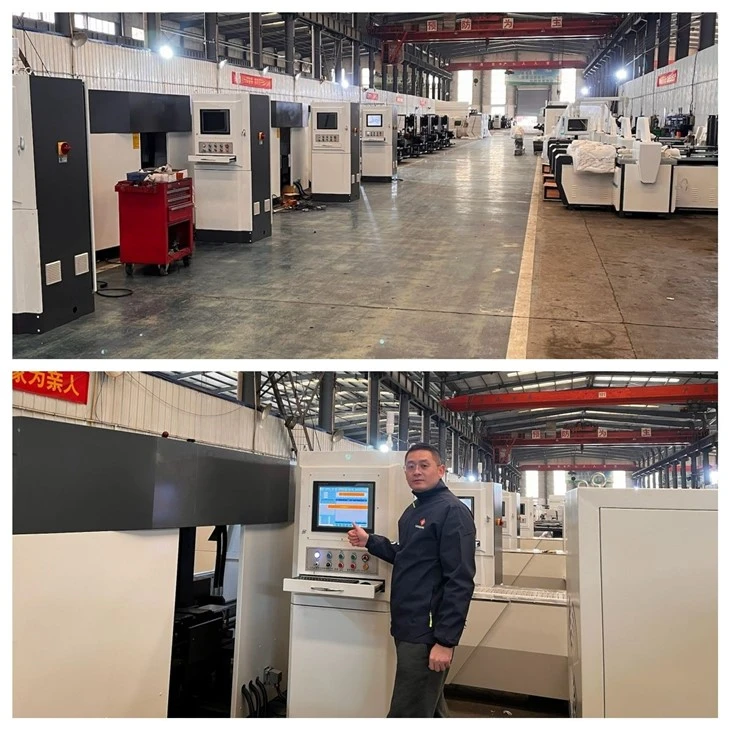

Zavod displeyi:
Qadoqlash va jo'natish:
